鈑金加工件的樣板與樣桿制作工藝

鈑金加工在板料上畫出樣板和樣桿圖后,需憑經驗預留一定的工藝余量,并在樣板上標出余量的部位和數值,再通過剪切、沖壓、折彎等方法制樣,在樣件上標注鈑金件的圖號、名稱、數量、材質、尺寸、基準線等說明。

一、鈑金加工件樣板的制作

1)樣板的種類

由于批量生產的需要或者檢驗零件形狀以及切口、孔的位置是否到位的需要,而加工成實形對照物稱為樣板。按用途可分為號料樣板、展開樣板、外形樣板和卡形樣板,見表4-2

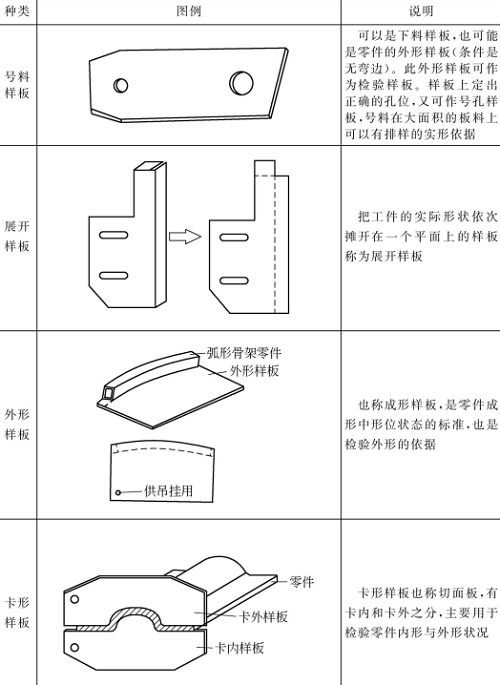

表4-2鈑金加工件樣板的種類

2)樣板的制作

1)樣板的材料。樣板制作材料,一般采用0.52mm的薄鋼板。當樣板較大時,可用板條拼成花格骨架,以減輕重量。對于中小型件大多采用0.50.75mm的薄鋼板制作;對于精度要求不高的一次性樣板,為節約材料可用黃板紙或油氈紙制作。

2)樣板的制作方法。一般外形樣板是按圖示尺寸畫在樣板料上剪切,然后修正并劃上或鉆出孔位,檢驗無誤后即可當做樣板使用。這種方法也稱畫樣法。

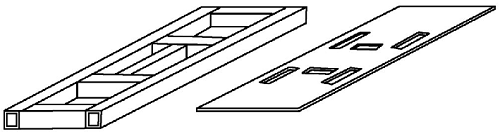

圖4-2鈑金加工件過樣法

還有一種叫過樣法,如圖4-2所示,主要是裝配時有一個明確的定位方向。樣板沒有特定的依據可循,可按情況靈活應用,但制作出的零件一定要符合技術要求。

二、鈑金加工件樣桿的制作

樣桿主要用于定位,有時也用于簡單零件的號料,定位樣桿上應標有定位基準線。如圖4-3所示,圓筒內徑的彎曲尺寸依靠6根十字交叉的扁鋼樣桿定位,圓筒內徑的同軸度則依靠鋼絲樣桿定位,并且在扁鋼交叉處標有定位基準線。

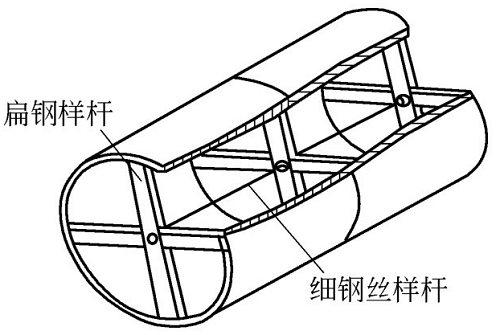

圖4-3鈑金加工件圓筒成形定位樣桿

另外,對于多個較長零件的制作,如每一個尺寸都用鋼直尺或鋼卷尺去量取,操作繁瑣。用一根制作簡單、尺寸準確、使用有效的樣桿,將大大提高工作效率。

1)樣桿制作材料 樣桿材料一般用25mm×0.8mm20mm×0.8mm的扁鋼條或鋁條制作。對于一些利用計算機放樣的大型企業,有條件的也可采用鋁質活絡樣板,并根據計算機提供的數據,在專門平臺上得到樣板曲邊的任何形狀,從而可節省大量制作樣板的材料和工時。

2)樣桿的制作方法 樣桿的簡單制作方法如圖4-4所示。

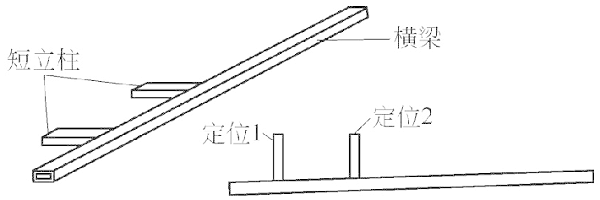

圖4-4鈑金加工件用扁鋼制作的樣桿

誠瑞豐公司專業生產定制鈑金加工件,擁有完善的供應體系,支持一體化設計服務,質量過硬,價格實惠,歡迎聯系合作。
