沖壓模具下模調裝

關于沖壓模具下模調裝的知識,這里普及一下,中山精密五金公司根據實際工作經驗,對細節進行記錄,于是有了一下知識的積累。

上模反裝主要是考慮避位:尺寸小需避位。

中山精密五金公司

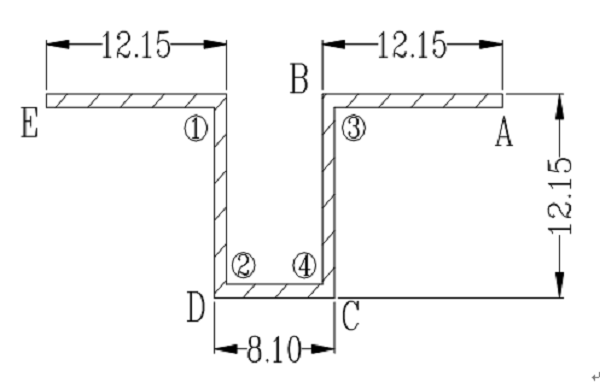

尺寸較小,需采用117#,最后成形第?。如果上模正裝,就必須采用E處或D處作定位。E處或D處定位很麻煩,且尺寸難以保証,下模又需反裝。如果采用上模反裝,以B處作定位,下模正裝(因為前幾道工序下模全部都為正裝),這就很方便折彎,又可避位。如下圖:

中山精密五金公司

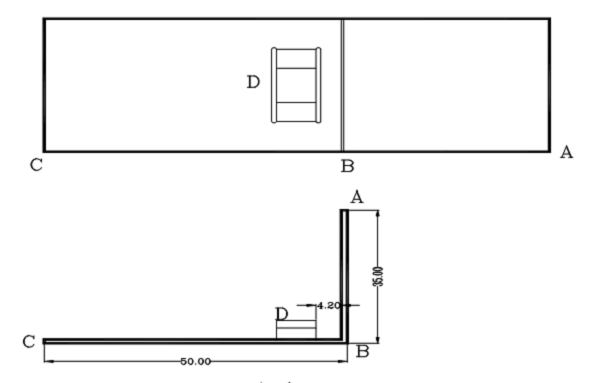

折彎線旁有抽形抽孔壓橋等其他加工方式,需要避位。如圖: 由于橋形先壓了,要靠A折B處,DB處的內尺寸為4。2mm,只能選用117#刀。如果上模正裝,將會把橋形壓變形,反裝才能避開橋形,內部小折定位尺寸如果采用角度模式多工程輸入。即從折彎線到定位邊的尺寸再加一個料厚,如果采用MDI輸入,即從折彎線到定位邊的尺寸再加K/2(0。4t/2=0。2t)采用角度輸入: 折C處輸入定位尺寸為:AC+T,采用MDI輸入: 折C處輸入定位尺寸即為: AC+K/2。

盡量以未折邊為定位邊,中山精密五金公司以最近位置選取定位邊,盡量以沖壓模具寬邊作為定位邊。

中山精密五金公司
