鈑金加工件的的局部視圖由某一面投影而得，并不是完整的基本視圖，可作為尚未表達清楚視圖的補充；當工件向不平行于任何基本面投影而得的視圖時，可得到斜視圖。

圖1-23所示為鈑金件的加工圖樣，在主、俯視圖外又增加了兩個局部視圖，這樣可以省去兩個基本視圖，簡化表達方法，減少制圖工作量。

從圖1-23中可看出局部視圖的表達方法。

①在相應的視圖上用帶字母的箭頭指明所表示的部位和投影方向，并在局部視圖的上方用相同的字母表明如“A”向。

②局部視圖一般畫在有關視圖附近，并直接保持投影對稱關系，如“A”向局部視圖，也可畫在圖樣內的其他地方，如“B”向局部視圖。

③局部視圖的范圍用波浪線表示，當表示的結構是完整而外輪廓線又封閉時，波浪線可省略，如“B”向視圖。

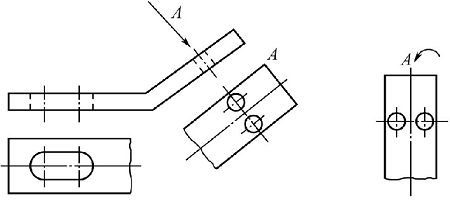

如圖1-24所示，為鈑金件的加工圖樣，可以看出其傾斜部分在俯視圖和左視圖上都不能得到實形投影，這時需另增加一個平行于該傾斜部分的投影面，在投影面上畫出的傾斜部分的實形投影圖，即斜視圖。

斜視圖的畫法和標注法與局部視圖相同，有時也可將圖形擺正來表示，見圖中的“A”（標注在圖形上方）。
