鈑金加工件坯料尺寸的確定

作者: 編輯: 來源: 發布日期: 2021.05.20
信息摘要:
鈑金加工件放樣時的坯料尺寸由零件的展開尺寸、工藝變量(伸長或收縮量)與加工余量三部分組成,其確定方法見表5-13。

鈑金加工件放樣時的坯料尺寸由零件的展開尺寸、工藝變量(伸長或收縮量)與加工余量三部分組成,其確定方法見表5-13

鈑金加工件坯料尺寸的確定方法以筒節和90°壓制彎頭為例進行說明。

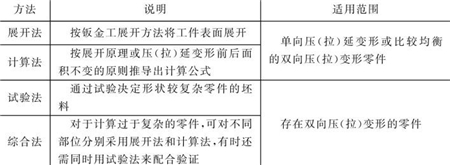

表5-13鈑金加工件坯料尺寸的確定方法

表5-14修正系數Kπ值

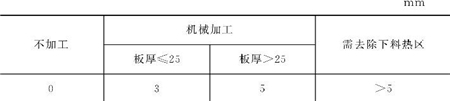

表5-15邊緣加工余量t

1)筒節放樣尺寸的確定

1)卷制筒節周長l。其計算公式為:l=Kπ(Dn+S+2t,式中 K——修正系數,見表5-14

Dn——筒節直徑,mmS——工藝變量(伸長或收縮量);t——邊緣加工余量,mm

2)環縫加工余量。薄壁筒節每端余量見表5-15。厚壁筒節的端部錯位矯正困難,每端應放出718mm

290°壓制彎頭放樣尺寸的確定

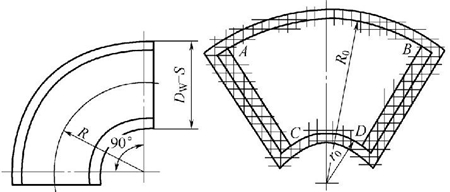

圖5-1090°壓制彎頭

90°壓制彎頭放樣尺寸的確定如圖5-10所示。可用試驗法確定鈑金加工件坯料尺寸。

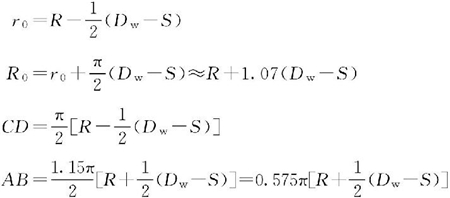

試驗法確定其坯料尺寸各計算公式為:

試驗法確定其坯料尺寸各計算公式為:

注意周邊應放1535mm余量作下料劃線。
